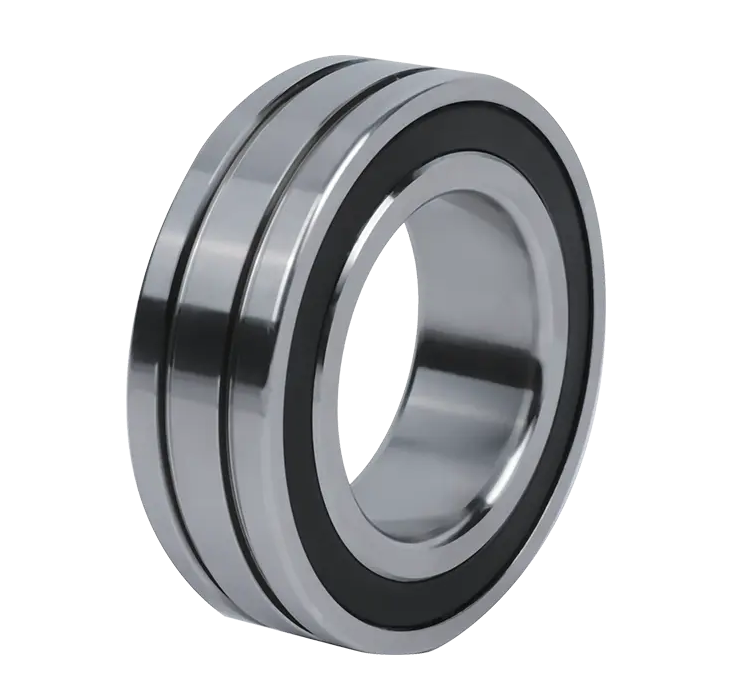

Ložisko Barmag: Typy, čísla dílů a příručka údržby

Ložiska jsou jedním z nejkritičtějších komponentů v dopřádacích strojích Barmag. Ve vysokorychlostních navíječkách běžících nepřetržitě při rychlostech navíjení nad 4 000 m/min může vadné kontaktní válečkové ložisko nebo ložisko hřídele sklíčidla vynutit úplné vypnutí během několika minut – a jediné neplánované zastavení na vícepolohové lince FDY nebo POY může stát více plýtvání nití a časem opětovného spuštění než celá sada náhradních ložisek. Přímý závěr je tento: výběr toho správného Ložisko Barmag specifikace, získávání od ověřeného výrobce a dodržování strukturovaného plánu údržby není volitelný osvědčený postup – je to základ stálé provozuschopnosti výrobní linky.

Tento článek pojednává o tom, kam se ložiska hodí do architektury navíječky a horké galety Barmag, jak identifikovat správná čísla dílů pro běžné modely Barmag, klíčová kritéria kvality, která oddělují spolehlivá ložiska od nestaardních, a praktický rámec údržby čerpaný ze skutečných prostředí výroby chemických vláken.

Kde se používají ložiska v spřádacích strojích Barmag

Spřádací stroje Barmag — the navíječe and božety které tvoří navíjecí část řad chemických vláken FDY, POY a HOY – používají přesná ložiska na několika strukturálně odlišných místech. Každá pozice čelí různým typům zatížení, rychlosti otáčení a teplotnímu prostředí, proto čísla dílů nelze mezi pozicemi zaměňovat, i když se fyzické rozměry zdají podobné.

Polohy ložisek navíječe

• Kontaktní valivá ložiska — kontaktní válec udržuje konstantní tlak na povrch cívky během navíjení. Otáčí se rychlostmi, které sledují rychlost navíjení, a přenáší jak radiální zatížení od napětí příze, tak axiální zatížení od sil působících na cívku. Běžná čísla dílů Barmag pro kontaktní válečková ložiska zahrnují 12120500018 a 12120500019 a také 18091700106 pro kontaktní válec řady 1800.
• Ložiska hřídele sklíčidla — sklíčidlo je vřeteno, které drží trubičky příze a otáčí se nejvyšší rychlostí ze všech komponent navíječe, často přesahující 10 000 ot./min při vysokorychlostním navíjení FDY. Hřídelová ložiska pro sklíčidla řady Barmag 1380, 1600 a 1800 jsou přesná kuličková ložiska s kosoúhlým stykem nebo s hlubokou drážkou vybraná pro radiální tuhost a nízké vibrace při vysokých otáčkách.
• Řazení ložisek převodovky vidlice — posuvná vidlice přejíždí přízi přes šířku cívky vysokou frekvencí. Převodovka pohánějící řadicí vidlici obsahuje více ložisek (čísla dílu 13040900119 a 13040900120 ve standardních navíječkách Barmag), která musí snášet trvalé oscilační zatížení a mírné otáčky.
• Obecná ložiska navíječe — podpěry mezilehlého hřídele a výstupní ložiska motoru, jako je číslo dílu 13032300105, poskytují konstrukční podporu v celém hnacím ústrojí navíječe.

Polohy ložisek Hot Godet

V sekci horké galety (tažný válec), která předchází navíječ, musí ložiska pracovat při kombinovaném tepelném namáhání a mechanickém zatížení. Galetový válec se točí vysokou rychlostí při udržování povrchové teploty 60–220 °C v závislosti na typu příze a poměru dloužení. Ložiska s horkou galetou vyžadují specifické složení žáruvzdorného maziva a těsnější třídy vnitřní vůle než ložiska navíječe při okolní teplotě – detail, který je často přehlížen při nákupu náhradních dílů.

Čísla dílů ložisek Barmag: Co vám říkají

Čísla dílů Barmag kódují řadu strojů, montážní skupinu a výrobní revizi. Pochopení této struktury zabrání nejčastější chybě při zadávání zdrojů: objednání ložiska, které rozměrově pasuje, ale je určeno pro jinou třídu zatížení nebo rychlost. Níže uvedená tabulka mapuje běžně požadovaná čísla dílů ložisek Barmag na jejich aplikační pozice a klíčové provozní souvislosti.

Při získávání náhradních dílů vždy porovnejte číslo dílu viditelné na vnějším kroužku vadného ložiska s dokumentací stroje Barmag. Čísla dílů s předponou s kódem šarže data (např. „1209“ v 12120500018 odráží datum vydání revize návrhu) neoznačují datum výroby – jsou to identifikátory návrhu stanovené inženýrstvím Barmag.

Kritéria kvality, která určují životnost ložisek v rotačních aplikacích

Ne všechna ložiska se správnými rozměry a čísly dílů mají stejnou životnost. Při spřádání chemických vláken, kde může jeden navíječ běžet 24 hodin denně po měsíce mezi plánovanými zastávkami údržby, mezeru mezi vysoce kvalitním ložiskem a nekvalitním ložiskem lze měřit v týdnech dalších neplánovaných odstávek za rok . Rozhodující jsou následující kvalitativní parametry:

Rozměrová a geometrická přesnost

Ložiska navíječe Barmag pracují ve skříních obrobených v úzkých tolerancích. U ložisek hřídele sklíčidla je požadované radiální házení sestavy valivých těles obvykle v rozmezí 2–3 µm u ložisek třídy P5 (ABEC 5) a v rozmezí 1–2 µm u ložisek třídy P4 (ABEC 7) používaných v nejrychlejších polohách sklíčidla. Ložisko, které splňuje rozměrovou specifikaci, ale nesplňuje geometrickou toleranci, způsobí nevyváženost rotoru, zvýší vibrace na špičce sklíčidla – přímo zhoršuje rovnoměrnost příze a zvyšuje riziko přetržení příze.

Třída oceli a tepelné zpracování

Valivá tělesa a oběžné dráhy ložisek používaných v polohách horkých galet Barmag musí odolávat trvalým teplotám až do 220 °C bez rozměrové nestability. To vyžaduje prokalenou stabilizovanou ložiskovou ocel – typicky chromovou ocel (100Cr6) s vysokoteplotní stabilizační úpravou, která zabraňuje martenzitické transformaci při zvýšených teplotách. Ložiska bez potvrzené stabilizační úpravy budou vykazovat měřitelný rozměrový růst nad 120°C , který zvyšuje vnitřní vůli a generuje vibrace ještě předtím, než se objeví viditelné opotřebení.

Vnitřní propustnost

Barmag specifikuje různé stupně vnitřní vůle pro různé montážní polohy. Ložiska hřídele sklíčidla obvykle vyžadují vůli C3 (větší než normálně), aby se přizpůsobila tepelné roztažnosti během prodlouženého vysokorychlostního provozu. Kontaktní valivá ložiska mohou mít normální (CN) vůli. Instalace ložiska specifikovaného C3 do polohy CN – nebo naopak – je tichou závadou: stroj se spustí bez chyby, ale životnost ložiska klesne na zlomek očekávané hodnoty a často selže během týdnů, nikoli měsíců.

Konstrukce klece a kompatibilita mazání

Ložiska vysokorychlostních sklíčidel používají mosazné nebo polymerové klece navržené pro nízkou hlučnost a stabilní zadržování maziva při vysokém odstředivém zatížení. Předem zabalené mazivo musí mít bod skápnutí nad 200 °C (typicky lithný komplex nebo polymočovinové mazivo) a musí být kompatibilní s jakýmkoli dalším mazivem aplikovaným během instalace. Míchání nekompatibilních typů maziv způsobuje zmýdelnění – chemickou reakci, která ničí film maziva a rychle urychluje opotřebení.

Všechna ložiska od ověřených dodavatelů dílů Barmag by měla před komerčním uvedením projít praktickými aplikačními testy ve skutečném prostředí chemického zvlákňování vláken – nejen certifikací na laboratorních zkušebních stolicích.

Jak se projevuje porucha ložisek na výrobní lince Barmag

Degradace ložisek v navíječi Barmag se zřídka projevuje jako náhlá katastrofická porucha. Ve většině případů následuje po zjistitelném postupu, který operátorům poskytuje okno pro naplánování výměny před neplánovaným vypnutím – za předpokladu, že znají varovné signály.

• Zvýšené vibrace na špičce sklíčidla: Když se vůle ložiska hřídele sklíčidla vlivem opotřebení zvětšuje, sklíčidlo se začne kývat na špičce, která je nejdále od uložení ložiska. To se nejprve projeví jako lehká nerovnoměrnost příze (zvýšení CV%), než se vibrace stanou slyšitelnými. Monitorování vibrací s prahovou hodnotou ≤ 4,5 mm/s na ložiskovém tělese detekuje degradaci v raném stádiu dříve, než je kvalita příze viditelně ovlivněna.
• Zvýšená teplota ložiskového tělesa: Ložisko kontaktního válečku nebo hřídele sklíčidla běžící o 10–15 °C nad svou základní teplotou za stejných výrobních podmínek je spolehlivým včasným indikátorem poruchy maziva nebo únavového odlupování na oběžné dráze. Infračervené bodové měření na ložiskovém tělese během rutinních kol to zachytí ještě před selháním.
• Abnormální hluk během cyklů sundání: Cyklus sundání (přepnutí cívky) krátce zrychlí a zpomalí sklíčidlo v celém rozsahu otáček. Znehodnocené ložisko sklíčidla, které je tiché při ustálené rychlosti vinutí, může vydávat krátký skřípavý nebo rachotivý zvuk při přechodných otáčkách – to je často první slyšitelná známka poškození vnitřního kroužku nebo valivého tělesa.
• Nepravidelnosti posuvu řadicí vidlice: Opotřebené ložisko převodovky v sestavě řadicí vidlice způsobuje nepravidelné vrstvení příze na cívce – viditelné jako nerovnoměrná hustota navíjení na osazení cívky. To se často nesprávně přisuzuje napětí příze nebo programování rychlosti posuvu, než je zjištěna příčina ložiska.
• Únik maziva na těsnění ložisek: Viditelné mazivo na koncovém víku sklíčidla nebo krytu kontaktního válečku indikuje, že ložisko bylo přemazáno, že selhalo těsnění nebo že tepelný rozklad snížil viskozitu maziva. Každý případ vyžaduje kontrolu a případnou výměnu.

Plán údržby ložisek pro navíječe a Godety Barmag

Následující plán údržby odráží praktické intervaly používané při kontinuální výrobě chemických vláken. Skutečné intervaly by měly být upraveny na základě údajů z monitorování vibrací a konkrétního modelu stroje Barmag.

Jedna praktická poznámka k výměně galetových ložisek: Horká galetová ložiska by měla být vždy vyměňována jako sladěný pár (obě ložiska nesou jeden galetový váleček současně), i když pouze jedno vykazuje opotřebení. Nerovnoměrné sdílení zatížení, které je důsledkem výměny jednoho ložiska ve dvouložiskovém uložení galety, urychluje degradaci nového ložiska tak, aby odpovídalo stavu opotřebení starého ložiska – neguje výhodu výměny během týdnů.

OEM vs. kompatibilní ložiska Barmag: Praktické rozhodnutí o nákupu

Volba mezi originálními ložisky značky Barmag a vysoce kvalitními kompatibilními díly je rozhodnutím z hlediska nákladů a výkonu, které se liší podle polohy ložiska a kritičnosti výroby. Následující rámec odráží, jak k tomu přistupují zkušené týmy údržby chemických vláken:

Pozice, kde nelze vyjednávat o kvalitě OEM nebo OEM ekvivalentní

• Ložiska hřídele sklíčidla (all series) — provoz při nejvyšších rychlostech a nejužších geometrických tolerancích; nestandardní ložisko zde způsobuje okamžitou degradaci kvality příze a zrychlené selhání sousedních součástí.
• Ložiska s teplou galetou — kombinace tepla a rychlosti klade extrémní požadavky na jakost oceli, tepelnou stabilizaci a výběr maziva, které levná ložiska trvale nesplňují spolehlivě.

Polohy, kde je ověřeno, že kompatibilní ložiska fungují adekvátně

• Řazení ložisek převodovky — střední rychlost a oscilační zatížení; dobře vyrobená kompatibilní ložiska od výrobců, kteří testují ve skutečném prostředí spřádání, pravidelně dosahují životnosti OEM při nižších celkových nákladech.
• Obecná ložiska hřídele hnacího ústrojí — primárně radiální zatížení při nízkých rychlostech; práh kvality je nižší a ověřená kompatibilní ložiska z dohledatelných zdrojů v této poloze spolehlivě fungují.

Klíčovým předpokladem pro jakékoli kompatibilní ložisko je, že musí být ověřeno skutečným testováním výroby chemických vláken – nejen kontrolou rozměrů oproti dílu OEM. Výrobci, kteří dodávají díly přímo hlavním skupinám chemických vláken (jako je Tongkun Group, Hengli Group nebo Shenghong Corp.) a jejichž díly přežívají v těchto výrobních prostředích, poskytují praktickou záruku, že se rozměrové a materiálové specifikace promítnou do skutečné životnosti.

Klasifikace zásob, která minimalizuje náklady i riziko je udržovat bezpečnostní zásobu minimálně dvou ložisek hřídele sklíčidla a dvou kontaktních válečkových ložisek na navíječ (díly třídy A: vysoká hodnota, dlouhá dodací lhůta, pokud jsou získávány z kanálů OEM), a zásobovat pět nebo více jednotek ložisek řadicí vidlice a obecných ložisek hřídele (díly třídy B a C: kratší dodací lhůty, nižší náklady na jednotku) pro rutinní plánovanou výměnu.

Správný postup montáže ložisek pro navíječe Barmag

I dokonale specifikované, vysoce kvalitní ložisko předčasně selže, pokud je nesprávně instalováno. Chyby při instalaci jsou po nesprávném výběru dílu druhou nejčastější příčinou předčasného selhání ložiska Barmag a vytvářejí vzory selhání, které lze zaměnit za výrobní vady samotného ložiska.

1. Důkladně vyčistěte pouzdro a hřídel před instalací. Částice nečistot větší než vnitřní vůle ložiska způsobí okamžité promáčknutí oběžné dráhy během prvního provozu. Používejte ubrousky nepouštějící vlákna a rozpouštědlo kompatibilní s ložisky; samotný stlačený vzduch nestačí k odstranění jemných kovových částic z použitého krytu.
2. Změřte vrtání pouzdra a průměr hřídele podle specifikace uložení ložisek v příručce údržby Barmag. Předimenzované vrtání pouzdra (volné uložení) umožňuje, aby se vnější kroužek při zatížení posouval, což způsobuje korozi oděru a předčasné selhání během týdnů. Poddimenzovaný hřídel (příliš těsné uložení) může způsobit montážní napětí, které předběžně popraská vnitřní kroužek.
3. K montáži ložisek na hřídele použijte indukční ohřívač nebo řízenou troubu — na vnější kroužek nikdy nepoužívejte otevřený plamen nebo údery kladivem. Zahřejte ložisko na 80–100 °C pro instalaci zalisováním; zdokumentujte montážní teplotu v záznamu o údržbě. Síla aplikovaná na nesprávný kroužek se přenáší přes valivá tělesa a může způsobit neviditelné brinelování oběžných drah.
4. Ověřte axiální polohu a záběr pojistného kroužku po instalaci. U sklíčidel Barmag zajišťuje axiální polohu ložiska pojistný kroužek (samostatná součást v rodině dílů navíječe); nedostatečný záběr závitů pojistného kroužku umožňuje axiální migraci ložiska pod oscilujícím zatížením vinutí, což rychle zvyšuje vibrace na špičce sklíčidla.
5. Před uzavřením krytu naneste správné množství a typ maziva. U předem namazaných utěsněných ložisek by se při montáži nemělo přidávat žádné další mazivo. U otevřených ložisek vyplňte dutinu ložiska a přilehlý volný prostor přibližně do jedné třetiny celkového volného objemu pouzdra – přeplnění vytváří teplo při víření maziva a urychluje tepelný rozklad maziva.
6. Před návratem k výrobní rychlosti zaběhněte ložisko sníženou rychlostí. U ložisek hřídele sklíčidla umožňuje 30minutový chod při přibližně 30 % provozních otáček distribuci maziva a tepelnou stabilizaci před aplikací plného dynamického zatížení. Monitorujte teplotu během záběhu – rostoucí teplota, která se stabilizuje, je normální; neustále stoupající teplota ukazuje na problém instalace, který je nutné prozkoumat před provozem na plnou rychlost.

Jak se kvalita ložisek propojuje s celkovým navíječem OEE

Celková efektivita zařízení (OEE) – kombinovaná míra dostupnosti, výkonu a míry kvality – je standardní metrikou pro kvantifikaci obchodního dopadu rozhodnutí o údržbě na přádelně chemických vláken. Stav ložiska ovlivňuje všechny tři součásti OEE současně:

• Dostupnost: Každá neplánovaná porucha ložiska obvykle vyžaduje 2–6 hodin odstávky pro diagnostiku, vyhledání dílů a výměnu – nepočítaje čas potřebný k návratu kvality příze ke specifikaci po restartu. U 24polohového navíjecího nosníku mohou tři neplánované poruchy ložisek za rok snížit dostupnost pod 85 %, což je výrazně pod 90% cílem dobře udržovaných linek.
• Výkon: Opotřebovaná ložiska sklíčidla nebo kontaktních válečků zvyšují kolísání napětí vinutí, což způsobuje, že navíječe pracují se sníženou rychlostí, aby zůstaly v mezích specifikací rychlosti přetržení příze. Běh o 5–8 % nižší než jmenovitá rychlost navíjení pro řízení degradovaného ložiska přímo snižuje propustnost a zvyšuje náklady na energii na kilogram příze.
• Míra kvality: Vibrace vyvolané ložiskem sklíčidla se promítají přímo do kolísání hustoty cívky (tvrdé konce a měkké středy), zvyšuje se CV % příze a ve vážných případech rozdíly v příjmu barviva viditelné v hotové tkanině – to vše má za následek snížení kvality cívek nebo jejich odmítnutí při kontrole kvality.

Výrobní linky, které implementují monitorování stavu ložisek Barmag na základě vibrací, v kombinaci s plánovanou každoroční výměnou vysoce zatížených pozic ložisek a kompatibilními díly ověřené kvality pro středně náročné pozice, trvale dosahují OEE nad 85 % — výsledek, který lze primárně připsat snížení neplánovaných prostojů souvisejících s ložisky, spíše než jakémukoli jinému jednorázovému vylepšení údržby.
