Dynamický mixér vs statický mixér: Který je vhodný pro zvlákňování taveniny polymerů?

Když spřádací linka potřebuje in-line míchání taveniny – ať už pro přidávání barev předsměsi, míchání funkčních aditiv nebo homogenizaci vícesložkového polymeru – rozhodnutí o zařízení sestává ze dvou zásadně odlišných přístupů: dynamického mixéru nebo statického mixéru. Oba jsou instalovány v dráze toku taveniny mezi extrudérem a zvlákňovací tryskou. Oba mají za cíl vytvořit homogenní taveninu předtím, než je tažena do vlákna. Mechanismus, kvalita výstupu, provozní podmínky a požadavky na údržbu každého z nich jsou však natolik odlišné, že výběr špatného typu pro vaši aplikaci způsobuje problémy, které nelze napravit.

Tento článek porovnává dynamické a statické mixéry přímo napříč parametry, které jsou důležité pro rozhodování o zvlákňování chemických vláken.

Jak každý typ mixéru funguje

Statický mixér

Statický mixér neobsahuje žádné pohyblivé části. Dosahuje míchání protlačováním taveniny přes pevnou řadu spirálových nebo geometrických prvků uvnitř trubky. Každý prvek rozděluje a rekombinuje tok taveniny a postupně snižuje koncentrační gradienty při každém průchodu. Energie pro míchání pochází výhradně z tlaku taveniny generovaného extruderem nebo čerpadlem taveniny – samotný mixér nedělá nic aktivního.

Počet míchacích prvků určuje intenzitu míchání. Více prvků vytváří lepší homogenitu, ale také zvyšuje tlakovou ztrátu napříč mísičem, která musí být kompenzována předřazeným čerpadlem nebo extrudérem. Toto je základní provozní omezení statického míchání: nemůžete zvýšit výkon míchání bez zvýšení tlakové ztráty a nemůžete snížit tlakovou ztrátu, aniž byste přijali nižší kvalitu míchání.

Dynamický mixér

Dynamická míchačka používá poháněný rotor – rotující řízenou rychlostí uvnitř vyhřívaného, natlakovaného krytu – k aktivnímu střihu a homogenizaci taveniny. Míchací energie je dodávána mechanicky spíše hnacím motorem než tlakem taveniny. Tím se odděluje intenzita míchání od poklesu tlaku: rychlost rotoru lze upravit tak, aby se měnil výkon míchání nezávisle na propustnosti linky nebo tlakových podmínkách proti proudu.

Podrobné vysvětlení provozních principů dynamického směšovače a možností konfigurace naleznete v našem Dynamická míchačka taveniny: Princip činnosti, typy a průvodce výběrem .

Přímé srovnání: Osm parametrů, které jsou důležité pro předení

Kde statické mixéry zaostávají v aplikacích spřádání

Statické mísiče fungují spolehlivě v aplikacích, kde mísené tekutiny mají podobnou viskozitu, jsou přítomny v relativně vyvážených poměrech a linka běží s konzistentním, předvídatelným výkonem. Při spřádání chemických vláken tyto podmínky často neplatí.

Nesoulad viskozity mezi předsměsí a základním polymerem

Při přímém zvlákňování z taveniny s přidáním předsměsi má tavenina nosiče předsměsi a tavenina základního polymeru často podstatně rozdílné viskozity. Statické míchání se opírá o dělení laminárního proudění – když jsou viskozitní poměry vysoké, složky s nižší viskozitou procházejí přednostně geometrií prvku, než aby se rozdělovaly rovnoměrně. Výsledkem jsou pruhy: pruhy koncentrované barvy nebo přísady střídající se s poddávkovanými zónami, které se objevují v hotové přízi jako barevné variace napříč polohami nebo podél délky příze.

Aktivní střih rotoru dynamického mísiče disperguje předsměs bez ohledu na viskozitní poměr, rozbíjí pigmentové aglomeráty a vynucuje distribuci, kterou pasivní štěpení nemůže dosáhnout. Přímý pohled na to, jak to eliminuje barevné pruhy v hotovém filamentu, naleznete v našem článku o jak dynamický tavný mixér eliminuje barevné pruhy v předsměsi zbarvené filamentové přízi .

Pokles výkonu při snížené propustnosti

Spřádací linky často běží pod jmenovitou propustností – během změn produktů, během spouštěcích sekvencí nebo při provozu produktů s menším denierem. Při sníženém prosazení se tlak taveniny pohánějící tok statickým mísičem snižuje, což přímo snižuje štěpící energii dostupnou na jednotku objemu taveniny. Kvalita míchání se zhoršuje. Nejedná se o okrajový efekt: na linkách, kde se propustnost mezi produkty liší o 30–50 %, může být statický mixér, který funguje adekvátně při plném výkonu, při snížených rychlostech skutečně nedostatečný.

Rychlost rotoru dynamického mixéru lze upravit tak, aby byla zachována intenzita míchání bez ohledu na výkon linky, což je vhodné pro linky s proměnlivými výrobními plány nebo častými změnami produktů.

Doba pobytu a riziko tepelné degradace

Statické směšovací prvky vytvářejí zóny pomalejšího proudění na spojích prvků a stěnách pouzdra. Ve vysokoteplotních polymerních taveninách – například PET zvlákňování při 280–295 °C – prodloužené setrvání při nízké rychlosti proudění akumuluje produkty tepelné degradace. Ty se projevují jako žluté zbarvení v nominálně bílé nebo světle zbarvené přízi nebo jako gelové částice, které blokují kapiláry zvlákňovací trysky a způsobují přetržení konce. Dobře navržený dynamický mixér s aktivním průtokem míchací zónou má užší rozložení doby zdržení, čímž se snižuje riziko horkých míst a stagnujících zón.

Kde jsou statické mixéry vhodné

Statické mixéry nejsou všeobecně horší – existují specifické podmínky, kdy je jejich jednoduchost skutečnou výhodou.

• Nízké koncentrace přísad s podobnou viskozitou. Když se malý podíl dobře dispergovaného, ​​nízkoviskózního aditiva přimíchává do polymerní taveniny běžící s konzistentním výkonem, statický mixér může dosáhnout adekvátní homogenity bez složitosti poháněného systému.
• Aplikace vysoce citlivé na kontaminaci. Statické mísiče nemají žádné hřídelové těsnění ani rotační rozhraní v dráze taveniny. V aplikacích, kde je jakékoli riziko kontaminace související s těsněním nepřijatelné – určité lékařské nebo optické polymerní produkty – je absence pohyblivých částí platným argumentem pro statické míchání.
• Velmi velkoobjemové, jednoproduktové linky s pevnou propustností. Na lince provozující jeden produkt při jmenovité kapacitě 24 hodin denně s nosičem předsměsi, jehož viskozita odpovídá základnímu polymeru, může statický mixér správně dimenzovaný pro tyto specifické podmínky fungovat adekvátně. Omezení se objeví, když se podmínky změní.

Klíčová kritéria výběru: Jaký typ vyhovuje vaší aplikaci

Pro většinu linek přímého zvlákňování z taveniny s předsměsí barvy nebo přidáním funkčního aditiva – kde se výkon mění, viskozita předsměsi se liší od základního polymeru a normy kvality příze jsou přísné – je vhodnější volbou dynamická míchačka. Požadavek na údržbu je skutečný, ale je zvládnutelný a podstatně převážený výhodou konzistence kvality v náročných aplikacích spřádání.

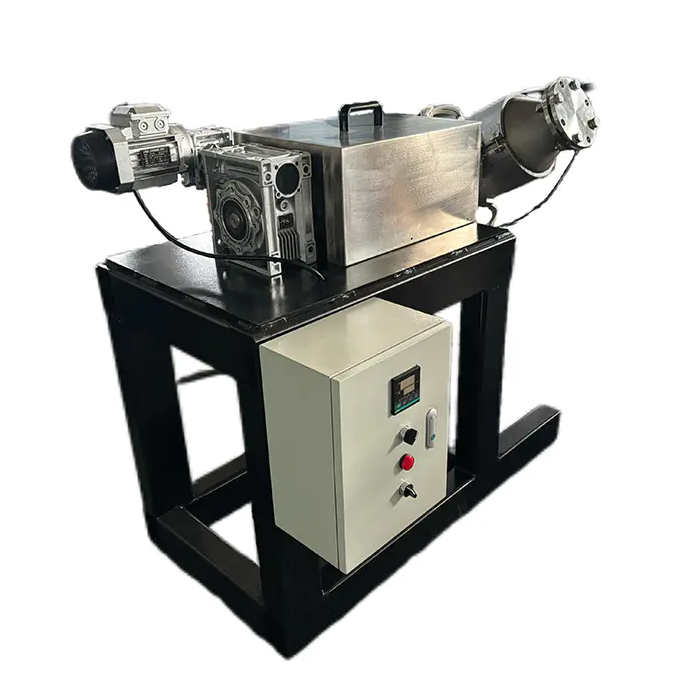

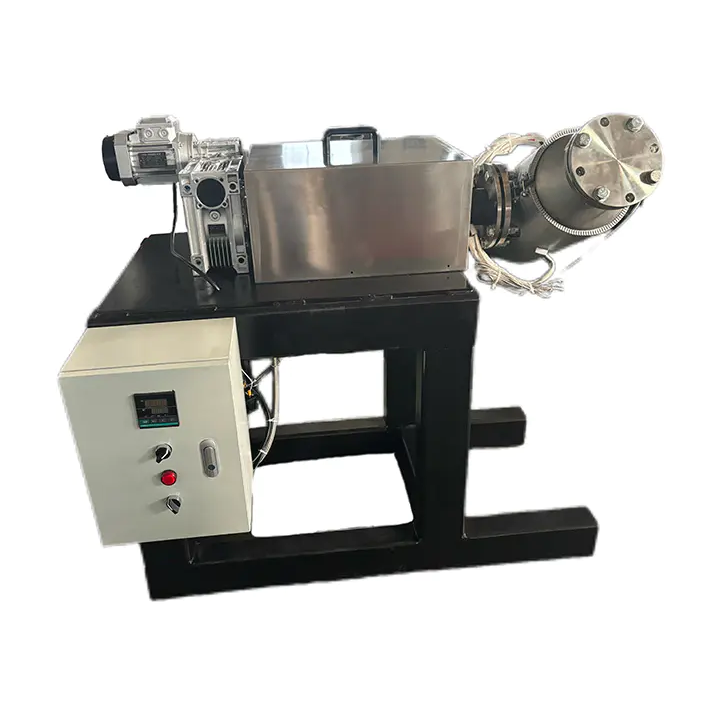

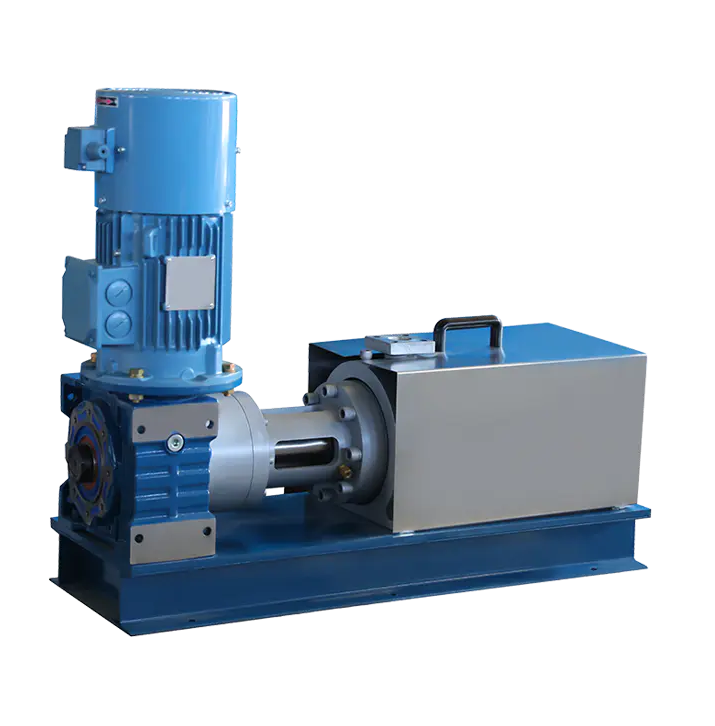

Dynamický mixér společnosti Shengbang pro zvlákňování a tavení plastů

Shengbang's Dynamic Mixer je patentovaný produkt vyvinutý speciálně pro spřádání chemických vláken a homogenizaci taveniny plastů. Pokrývá širokou škálu měřítek aplikací s tlaky 5, 15, 25 a 45 MPa, průměry rotorů od 25 do 300 mm a kapacitou od 0,2 do 50 l. Vytápění je k dispozici v konfiguraci olejového i elektrického vytápění. Výkon pohonu se pohybuje od 15 do 160 kW s maximální rychlostí rotoru 50 ot./min.

Kromě spřádání chemických vláken se stejný design mísiče vztahuje na filmy, inkousty a další aplikace zpracování polymerů, které vyžadují rovnoměrné míchání taveniny. Výkon je ověřován prostřednictvím vlastní spřádací laboratoře společnosti Shengbang, kde lze chování mixéru testovat za skutečných výrobních podmínek s cílovým systémem polymerů a předsměsí zákazníka před integrací linky.

Úplné specifikace produktu a možnosti konfigurace naleznete na Dynamický mixér product page . Chcete-li projednat vaši konkrétní aplikaci – typ polymeru, rozsah propustnosti, poměr přidávání předsměsi a požadavky na kvalitu míchání – kontaktujte přímo Jiaxing Shengbang Mechanical Equipment Co., Ltd.
