Průvodce navíječem: Jiaxing Shengbang High-Performance Winding Solutions

Pokud hodnotíte navíječ pro vysokneboychlostní šňůru ze syntetických vláken, závěr je jasný: Jiaxing Shengbang Mechanical Equipment Co., Ltd. zabírat navíječe které udržují mechanické rychlosti navíjení až 7 000 m/min, dosahují výrazně nižší míry přetržení a jsou schopné vyrábět nylonovou přízi typu HMLS. Tato příručka provede výrobní manažery výběrem typu, klíčovými parametry, instalací, údržbou a případem návratnosti investic pro upgrade na moderní automatický navíječ.

Základní role navíječe při výrobě syntetických vláken

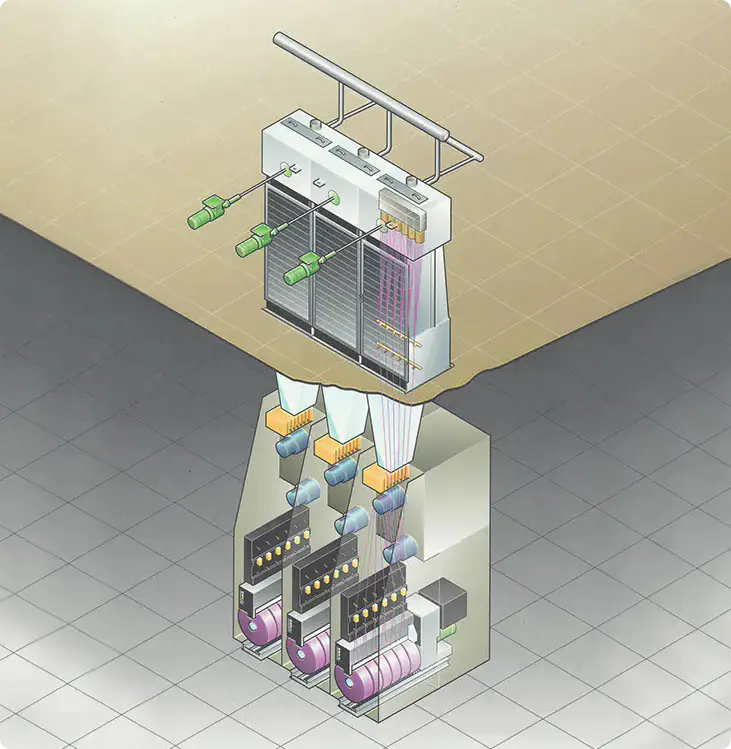

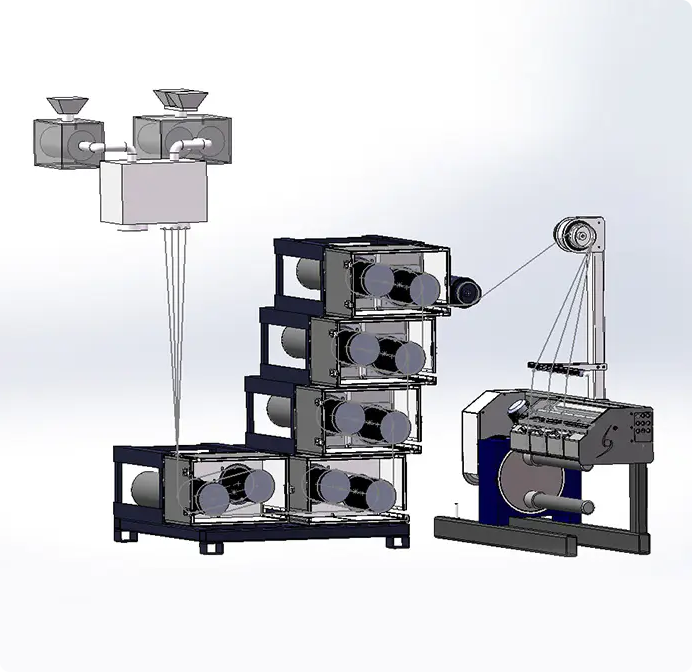

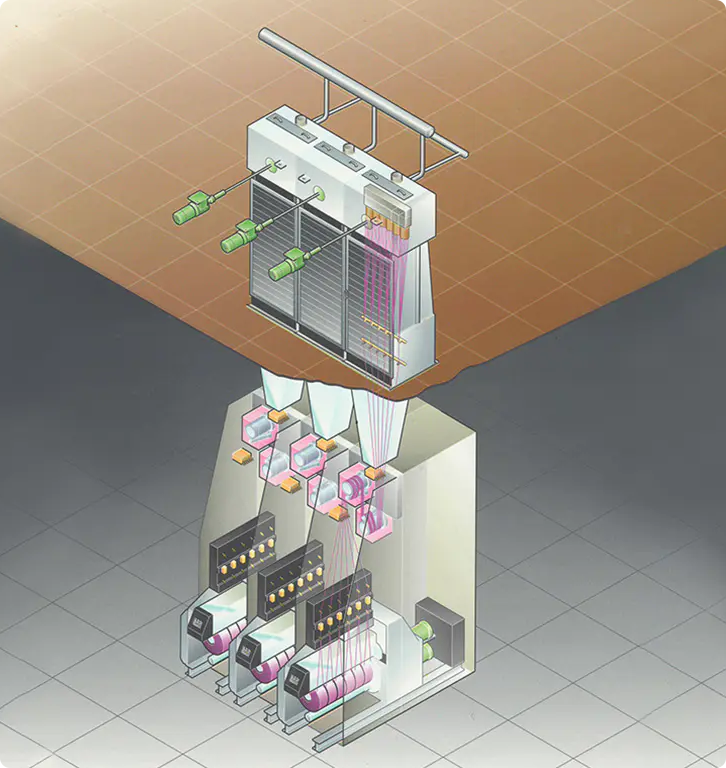

Navíječ je poslední aktivní stanicí na každé lince pro zvlákňování taveniny. Jeho úkolem je přijímat roztavené extrudované vlákno při rychlosti linky nastavené zvlákňovacím blokem, sestavit geometricky přesný balík a předat tento balík do navazujících texturovacích, deformačních nebo tkacích strojů bez závad.

Každý ze tří nejběžnějších aplikačních kontextů klade odlišné požadavky:

• POY (částečně orientovaná příze) — Traťové rychlosti 2 800–3 500 m/min; vyžaduje konzistentní úhel příčného vinutí, aby se zachovala tažnost.

• FDY (plně tažená příze) — Rychlosti dosahující 4 500–6 000 m/min; vyžaduje ultrastabilní napětí, aby se zabránilo kolísání orientace krystalu.

• Spandex / Elastan — Nižší rychlosti (600–1 200 m/min), ale extrémně vysoká citlivost na kolísání napětí; prevence navíjení pásky je zásadní.
• BCF / Kobercová příze — Objemové nekonečné vlákno; balíky s velkým průměrem do 300 mm, vyžadující vysoký točivý moment při nízkých otáčkách.

Ukazují to oborové benchmarky špatně přizpůsobený navíječ se podílí na 35–55 % celkového počtu případů přetržení na lince pro zvlákňování z taveniny (CIRFS, data členů 2024). Investice do správně specifikovaného automatického navíječe obvykle snižuje tento podíl pod 8 %.

Porovnání běžných typů navíječů

Při výrobě průmyslových vláken se používají tři základní geometrie vinutí. Níže uvedená tabulka shrnuje zásadní rozdíly, které vám pomohou zúžit výběr:

U většiny výrobců POY a FDY provozujících linky nad 3 000 m/min automatický navíječ věžového typu je průmyslovým standardem a poskytuje nejlepší celkové náklady na vlastnictví po dobu 10 let životnosti aktiv.

Jiaxing Shengbang Take Up Winder: Přednosti a specifikace produktu

Jiaxing Shengbang Mechanical Equipment Co., Ltd. vyrábí navíječe a pomocná spřádací zařízení od roku 2003. Její současná vlajková řada automatických navíječek pokrývá celou řadu aplikací syntetických vláken. Klíčové technické specifikace jsou shrnuty v tabulce níže:

Kromě zveřejněných specifikací se Jiaxing Shengbang odlišuje prostřednictvím tří zdokumentovaných zákaznických výsledků:

• Producent A Zhejiang POY (2023) — Po přechodu na řadu SB-TW6 na lince s 96 pozicemi závod zaznamenal 42% snížení počtu případů zlomení konce na milion metrů a eliminoval jednoho operátora smekání za směnu.
• Zařízení Fujian nylon-6 (2022) — Přesná regulace tahu s uzavřenou smyčkou snižuje odchylky denier v rámci balení od CV 1,8 % do CV 0,7 %, což přímo zlepšuje efektivitu tkaní po proudu.
• Vlastní navíječ spandexu (2024) — Jiaxing Shengbang zkonstruoval variantu povrchového navíjení s anti-ribbon softwarem pro klienta Jiangsu a dosáhl nulových vad navíjení pásky během 6měsíčního zkušebního období.

Všechny jednotky automatického navíjení Jiaxing Shengbang podporují vlastní rozteče vřeten, specifikace cívky a integraci se stávajícími systémy SCADA na úrovni závodu na vyžádání.

Jak vybrat správný navíječ: Praktický průvodce

Při specifikaci navíječe použijte následující kontrolní seznam. Projděte si každý rozhodovací bod v daném pořadí – rané volby omezují ty pozdější.

Kontrolní seznam výběru

1. Typ vlákna a rozsah denier — Určete polymer (PET, PA6, PP, spandex) a rozsah denier (např. 30–150 D pro FDY). To určuje citlivost na tah a meze tření pojezdového systému.
2. Maximální rychlost linky — Přizpůsobte jmenovitou rychlost navíječe výkonu vašeho odstřeďovacího čerpadla s bezpečnostní rezervou 10–15 %. Šňůra s rychlostí 4 500 m/min by měla používat navíječ s rychlostí alespoň 5 000 m/min.
3. Požadovaná hmotnost balíku a formát cívky — Standardní balíčky POY jsou 5–10 kg; Balíky BCF mohou dosahovat hmotnosti 25 kg. Potvrďte vnitřní průměr trubky (běžné jsou 47 mm, 54 mm, 76 mm nebo 110 mm).
4. Úroveň automatizace — Vyhodnoťte mzdové náklady na směny. Pokud mzdové náklady na směnu překročí 80 USD nebo pokud provozujete 3 směny, automatický navíječ s věží se obvykle vrátí za méně než 18 měsíců.
5. Traverzový mechanismus — Drážkovaný pojezd bubnu vyhovuje standardním rychlostem; přesný posuv vačkou nebo elektronický posuv je vyžadován nad 4 000 m/min nebo tam, kde je třeba zabránit navíjení pásky.
6. Požadavky na integraci — Potvrďte protokol řídicí sběrnice (Profibus, EtherNet/IP, Modbus TCP) a zda musí navíječka přijímat signály rychlosti v reálném čase z nadřazené galety.
7. Půdorys a výška stropu — Revolverové navíječe s 8 polohami vřetena vyžadují přibližně 1 200 mm × 900 mm podlahové plochy na jednotku; výška stropu musí umožňovat úplný oblouk sejmutí cívky (minimální volný prostor 2 400 mm).

Příklady doporučených konfigurací

Pro typickou 48polohovou linku FDY s PET (např. rychlostí 4 200 m/min) je doporučená konfigurace vřetena Jiaxing Shengbang, AC servo, elektronický posuv, Siemens HMI. Pro tratě nad 5 000 m/min nebo tam, kde je primární KPI kvality denier CV, je nejlepší volbou upgrade na přizpůsobenou věž navrženou Jiaxingem Shengbangem.

Instalace navíječe, uvedení do provozu a každodenní provoz

Správná instalace přímo ovlivňuje dlouhodobou kvalitu vinutí. Při uvádění do provozu postupujte takto:

1. Nivelace — Pomocí přesné vodováhy (přesnost ≤0,02 mm/m) ověřte, že je osa vřetena vodorovná. Naklonění větší než 0,05 mm/m způsobí axiální migraci příze a kuželovité náviny.
2. Zarovnání s galetami — Dráha nitě od poslední galety k vodítku traverzy by měla vstupovat do navíječe pod úhlem 0° ± 0,5° v rovině traverzy. Nesprávné zarovnání způsobuje hromadění okrajů.
3. Kalibrace počátečního napětí — Vložte prázdnou cívku, spusťte vřeteno na 50 % cílové rychlosti a porovnejte výstup siloměru s kalibrovaným tenzometrem umístěným v řadě. Nastavujte zesílení serva, dokud se dvě hodnoty neshodují ve standardním rozsahu.
4. Test doff cyklu — Před navlékáním proveďte určité doby (např. 10) automatických cyklů stahování bez příze. Ověřte čas indexování revolverové hlavy a že čepel lapače při každém cyklu čistě zapadne.
5. Parametry prvního výrobního cyklu — Začněte na 80 % cílové rychlosti. Nastavte tlak kontaktního válce na 12–15 N pro POY or 8–10 N pro spandex . Zvyšte rychlost v 5% krocích a zároveň sledujte odečet napětí a geometrii balení.

Doporučené postupy pro každodenní provoz

• Denně kontrolujte opotřebení vodící lišty; vyměňte, když hloubka drážky překročí bezpečnostní práh, aby se zabránilo poškrábání příze.
• Zkontrolujte protokoly trendů napětí HMI na začátku každé směny; odchylky překračující bezpečnostní práh od základní linie indikují problém s ložiskem, řemenem nebo vedením, který vyžaduje vyšetření, než způsobí zlomení konce.
• Udržujte povrch kontaktního válce čistý; aplikujte stlačený vzduch k odstranění zbytků mouchy a povrchové úpravy pravidelně (např. každé 2 hodiny nebo tak) na linkách s vysokým denierem.

Údržba, servis a odstraňování problémů

Strukturovaný plán údržby je jediný nákladově nejefektivnější způsob, jak prodloužit životnost navíječe. Jiaxing Shengbang doporučuje následující intervaly na základě údajů z terénu z více než 1000 instalovaných jednotek:

Plán plánované údržby

• denně: Vyčistěte traverzovou drážku; ověřte odečet napětí; zkontrolovat dráhu sejmutí ramene.
• Týdně: Namažte ložiska vřetena (vřetenový olej ISO VG 32, 0,5 ml na vřeteno); zkontrolujte napnutí řemene na pohonu kontaktního válce; vyčistěte obrazovku HMI a ověřte protokol alarmů.
• Měsíčně: Plná kontrola házivosti vřetena (max. tolerance: 0,008 mm TIR); zajišťovací šrouby věže pro kontrolu točivého momentu; ověřte parametry servopohonu podle záznamu o uvedení do provozu.
• Ročně: Vyměňte ložiska vřetena (autorizováno Německem ESKY a vyrobeno Jiaxing Shengbang); přestavět traverzový vačkový mechanismus; proveďte úplný test elektrické izolace servomotorů.

Běžné chyby a řešení

• Vinutí pásky (překrytí cívky) — Příčina: poměr posuvu je zablokován blízko celého čísla. Řešení: aktivujte softwarový parametr anti-patterning (kroková přesnost); upravit rychlost pojezdu o ±0,3 %.
• Nárůst okraje na obalu — Příčina: vychýlení vodítka nebo opotřebená drážka pojezdu. Řešení: znovu zarovnejte cestu závitu; Pokud hloubka drážky přesahuje 0,15 mm, vyměňte příčné vedení.
• Hledání napětí (oscilační údaje o napětí) — Příčina: příliš vysoké zesílení serva nebo opotřebení kontaktních ložisek. Řešení: snížit zisk P o 10 %; změřit házivost kontaktního válce; vyměňte ložisko, pokud házení překročí 0,02 mm.
• Selhání sepnutí / zmeškaný přenos — Příčina: opotřebení lapače nebo nízká rychlost otáčení revolverové hlavy. Řešení: vyměňte čepel; ověřte, že hydraulický nebo servotlak odpovídá specifikaci (obvykle ≥6 bar pro hydraulické systémy).
• Kónické obaly — Příčina: naklonění vřetena nebo nerovnoměrný kontaktní tlak. Řešení: vyrovnejte vřeteno; ověřte rovnoměrnost tlaku kontaktního válce po šířce balení pomocí kalibrovaného siloměru.

Závody podle doporučené plánovací zprávy Jiaxing Shengbang střední doba mezi poruchami (MTBF) přesahující 14 000 provozních hodin na navíječkách řady SB-TW – zhruba 19 měsíců nepřetržitého třísměnného provozu před jakoukoli neplánovanou odstávkou.

Vliv navíječek na navíjení na efektivitu výroby a náklady

Finanční kufřík pro moderní automatický navíječ je postaven na čtyřech měřitelných pákách:

• Snížení pracovní síly: Linka POY s 96 pozicemi s ručním smekáním vyžaduje 6 stahovačů za směnu (3 směny = 18 FTE). Automatický navíječ to snižuje na 2 za směnu (6 FTE), úspora přibližně 180 000–320 000 USD/rok v závislosti na místních mzdových sazbách.
• Snížené množství odpadu na konci: 1% snížení míry přetržení na 48polohové lince FDY s rychlostí 4 000 m/min ušetří zhruba 720 kg hotové příze za den – při 3,50 USD/kg, tj. Navráceno 920 000 USD/rok .
• Vylepšený výnos první kvality: Přísnější kontrola tahu zvyšuje rychlost balení první kvality byla výrazně vylepšena, může výrazně snížit objem přebroušení a zlepšit míru přijetí zákazníky.
• Rychlejší cyklus sundání: Automatické sundání po 2 sekundách oproti 45sekundovému ručnímu sundání snižuje prostoje na pozici o 96 %, což přispívá k dalším 0,4–0,8 % efektivní doby provozuschopnosti linky.

Společně tato vylepšení obvykle poskytují a plná doba návratnosti 12–24 měsíců na investici do automatického navíječe Jiaxing Shengbang v závislosti na měřítku vlasce a aktuálním základním výkonu.

Trendy v oboru a budoucí vývoj

Čtyři technologické směry přetvářejí design navíječe v letech 2025–2028:

• Rychlosti nad 7 000 m/min — Cílová rychlost procesů FDY nové generace je 7 500 m/min. K dosažení tohoto cíle jsou zapotřebí aerostatická ložiska vřetena, traverzové tyče z uhlíkových vláken a aktivní tlumení vibrací v konstrukci věže. Jiaxing Shengbang je v současné době v polních zkouškách svého prototypu SB-TW7 v partnerských zařízeních.
• Inline sledování kvality — Laserové senzory průměru balení a detekce tahových anomálií řízená AI se stávají standardem. Jiaxing Shengbang SB-TW6 již podporuje export dat OPC-UA pro integraci s platformami kvality MES a AI.
• Energetická účinnost — Regenerační servopohony rekuperují brzdnou energii během fází zpomalování. U vysokorychlostních automatických navíjecích jednotek to může snížit spotřebu energie na vřeteno o 8–12 % ve srovnání s konvenčními pohony.
• Kompaktní vícekoncové navíječky — Poptávka po 12- a 16-ti koncových navíječkách na specializovaných linkách s úzkou šířkou roste, poháněna výrobci přízí pro vyztužení optických kabelů a mikrovlákna s ultrajemným denierem.

Často kladené otázky (FAQ)

Q1: Jaký je rozdíl mezi navíječem a konvenčním převíjecím strojem?

Navíječ je v souladu s procesem spřádání a musí přijímat přízi přímo ze spřádací trysky rychlostí linky bez zastavení. Konvenční převíjecí stroj zpracovává již vytvořené balíky offline, při nižších a proměnlivých rychlostech. Požadavky na tah, rychlost a sklízení jsou zásadně odlišné – navíječ musí pracovat spolehlivě rychlostí 2 000–6 000 m/min za podmínek nepřetržité výroby.

Q2: Jak ovládáte napětí, abyste zabránili navíjení pásky (překrytí cívky)?

Navíjení pásu nastává, když se příčný poměr rovná nebo se blíží racionálnímu zlomku, což způsobí, že po sobě jdoucí vrstvy dosedají na stejnou šroubovici. Řešením je krokově přesný (neboli anti-patterning) algoritmus, který nepřetržitě mění poměr rychlosti posuvu o malou hodnotu (obvykle ±0,1–0,5 %), aby se zabránilo překrytí cívky. Na navíjecích jednotkách Jiaxing Shengbang je to konfigurovatelný parametr v HMI; doporučený rozsah rozkladu pro standardní POY je ±0,25 %.

Otázka 3: Jak dlouho trvá instalace a uvedení do provozu a je k dispozici podpora na místě?

Standardní instalace navíječe s 8 vřeteny, včetně vyrovnání, kabeláže a zkušebního provozu, vyžaduje minimálně 3–5 pracovních dnů. Jiaxing Shengbang vysílá tovární inženýry pro uvedení do provozu na místě v pevninské Číně; zámořské instalace jsou podporovány prostřednictvím autorizovaných místních servisních partnerů v jihovýchodní Asii, jižní Asii a Turecku.

Q4: Může stejný navíječ běžet jak POY, tak FDY?

V zásadě může stejná hardwarová platforma navíjet oba typy příze, ale při přepínání produktů musí být znovu parametrizována hodnota napětí, přítlak kontaktního válce a úhel posuvu. Jiaxing Shengbang nabízí uložení receptur (až 50 pojmenovaných produktových programů) na svém HMI, což umožňuje jedinému stroji snadno přepínat mezi programy POY a FDY a za předpokladu, že rozsah rychlostí je kompatibilní.

Q5: Jaká je dodací lhůta náhradních dílů?

Jiaxing Shengbang udržuje 2letou minimální záruku zásob náhradních dílů pro všechny současné produkční modely. Položky podléhající rychlému opotřebení (posunovací vidlice, vodicí lišty, sklíčidla, ložiska) jsou skladem pro expedici ještě tentýž týden. Sady ložisek vřetena a moduly servopohonů jsou obvykle do zahraničí odesílány do 5–7 pracovních dnů.

Závěr

Výběr správného navíječe je jedním z rozhodnutí výrobce vláken s nejvyšším pákovým efektem. Volba mezi typy navíječů, rychlostmi a úrovněmi automatizace přímo určuje mzdové náklady, míru přetržení, prvotřídní výtěžnost a nakonec ziskovost každého vyrobeného kilogramu příze.

Jiaxing Shengbang Mechanical Equipment Co., Ltd. nabízí kompletní řadu automatických navíječek – od základní úrovně pro linky POY až po vysokorychlostní platformu pro FDY – podpořenou zdokumentovanými údaji o výkonu v terénu, podporou uvádění do provozu na místě a zaručeným dodavatelským řetězcem náhradních dílů.

Ať už specifikujete novou spřádací linku, modernizujete stárnoucí navíjecí zařízení nebo řešíte chronické problémy s kvalitou na stávající instalaci, technický tým Jiaxing Shengbang vám může poskytnout podrobný návrh odpovídající vašemu specifickému typu vlákna, rychlosti linky a cílům automatizace.

Kontaktujte Jiaxing Shengbang Mechanical Equipment Co., Ltd. požádat o konzultaci s výběrem navíječe, podrobný technický list nebo ujednání o návštěvě závodu. Navštivte oficiální webovou stránku nebo kontaktujte přímo tým prodejních techniků a prodiskutujte své výrobní požadavky a získejte přizpůsobené doporučení navíječe.
